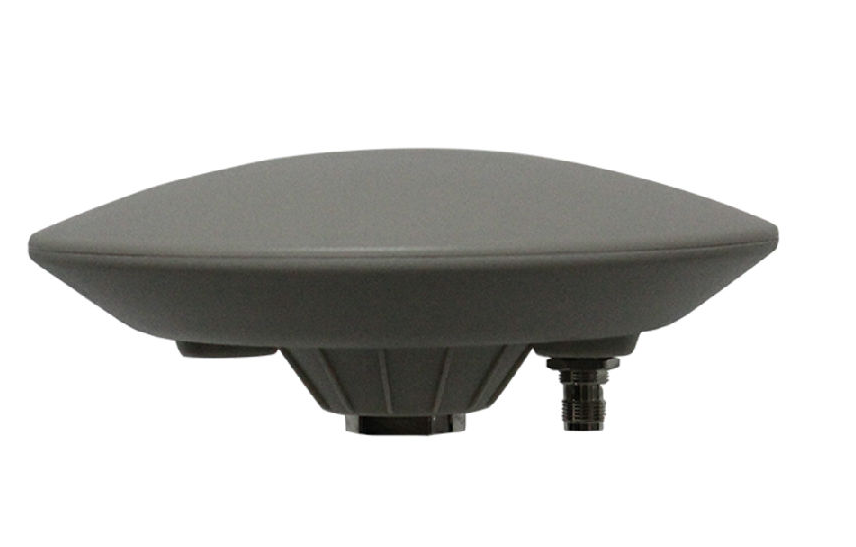

型号：YX-BGG
频率范围:
GPS: L1&L2
Glonass: G1&G2
Beidou2:B1,B2,B3
增益: 39dB;
工作电压: 3V~15VDC;
垂直面大角度范围内相位中心稳定;
多星多频零相位中心介质天线;
含带通滤波器的低噪声放大器;
多系统有源天线：

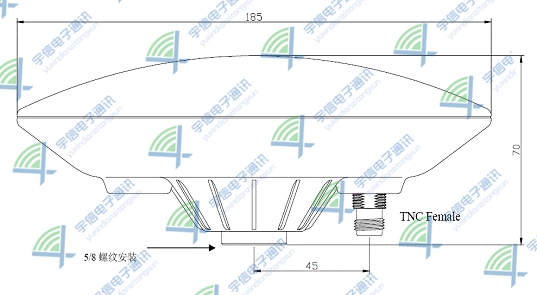

产品结构图：
产品特点：
YX-BGG多系统有源天线,是一款集GPS,Glonass,Beidou2等卫星信号的测量天线，可广泛应用于大地测量、桥梁施工、海洋测量、水下地形测量等场合。
该天线采用多馈点设计，保证天线相位中心和几何中心的重合，提高测量的精度。内置低噪声放大模块，通过多级滤波器滤除干扰信号，保证在恶劣电磁环境下正常工作。
频率范围:
Ø GPSL1 & L2,
Ø Glonass:G1&G2;
Ø Beidou2:B1,B2,B3;
增益: 39dB;
工作电压: 3V~15VDC;
垂直面大角度范围内相位中心稳定;
多星多频零相位中心介质天线;
含带通滤波器的低噪声放大器;
电气参数:
频率 [MHz] | |
输入阻抗 | 50Ω |
增益 [dBi] | 39±2(含LNA增益) |
极化方式 | 右旋圆极化（RHCP） |
轴比 [dB] ＜3dB(Max) | 1.63 1559~1615MHz |
2.2 1205~1278MHz | |
水平覆盖角度 | 3600 |
输出驻波（VSWR） ≤2.0(Max) | 1.54 1559~1615MHz |
1.51 1205~1278MHz |
低噪声放大器指标：
频率范围 (MHz) | 1559~1615/1205~1278 |
增益 (dB) | 35±2 |
增益平坦度 (dB) | ±1 dB |
噪声系数(dB) | ≤2 dB |
输出驻波(VSWR) | ≤2.0 |
输入驻波（VSWR） | ≤2.0 |
电压 | DC 3－15V |
电流 | DC ≤36mA |
尺寸 [mm] | Ø185×70 |
连接头 | TNC-C-K |
安装方式 | 5/8螺纹安装 |
工作温度 [℃ | -40~+85 |
存储温度 [℃] | -55~+85 |
如需支持，请联系我们:
Tel: 86-755-2391 9692
Email: shenzhenyuxin001@163.com
型号：YX-BGG-P
频率范围:
GPS L1&L2
Glonass G1&G2
Beidou2 B1.B2.B3
工作电压: 无源
垂直面大角度范围内相位中心稳定
多星多频零相位中心介质天线
型号：YX-GG-P
频率范围:
GPSL1 &L2
GLONASSG1&G2;
增益: 3dBic;
工作电压: 无源;
垂直面大角度范围内相位中心稳定;
双星双频零相位中心介质天线;
